Aansluiten van zonnepanelen: compleet stappenplan
Het aansluiten van zonnepanelen is een cruciale stap bij het realiseren van een duurzaam energiesysteem. Een correcte aansluiting bepaalt niet alleen de veiligheid van je installatie, maar ook de efficiëntie en prestaties van je zonnepanelen. Of je nu zelf wilt weten hoe het proces werkt of voorbereid wilt zijn op een professionele installatie, inzicht in de technische aspecten helpt je betere beslissingen te maken. In dit artikel bespreken we de technische overwegingen, vereiste componenten en stappen die nodig zijn voor een veilige en optimale aansluiting.
De basis van zonnepaneel aansluiting begrijpen
Bij het aansluiten van zonnepanelen zijn er twee belangrijke circuits: de DC-zijde tussen de panelen en de omvormer, en de AC-zijde tussen de omvormer en de meterkast. Elk circuit vereist specifieke componenten en aansluitingsmethoden.
De DC-zijde begint bij de zonnepanelen zelf. Hier wordt zonlicht omgezet in gelijkstroom die vervolgens naar de omvormer stroomt. De manier waarop je verschillende aansluitschema’s voor zonnepanelen gebruikt, bepaalt de spanning en stroomsterkte van je systeem.
Serie versus parallel schakeling
Er zijn twee hoofdmethoden voor het verbinden van zonnepanelen:
Serieschakeling
- Verhoogt de spanning terwijl de stroomsterkte gelijk blijft
- Ideaal voor systemen met lange kabelafstanden
- Minder energieverlies door lagere stroomsterkte
- Vereist dat alle panelen onder vergelijkbare omstandigheden presteren
Parallelschakeling
- Verhoogt de stroomsterkte terwijl de spanning gelijk blijft
- Geschikt voor installaties met schaduwproblematiek
- Flexibeler bij verschillende oriëntaties
- Vereist dikkere kabels vanwege hogere stroomsterkte
De meeste woninginstallaties gebruiken een combinatie van beide methoden. Panelen worden in series van 8 tot 12 stuks geschakeld, waarbij meerdere series parallel aan de omvormer worden gekoppeld. Dit biedt een optimale balans tussen spanning en stroomsterkte.
Benodigde componenten voor een veilige aansluiting
Een professionele installatie vereist meer dan alleen zonnepanelen en kabels. De componenten werken samen om veiligheid en optimale prestaties te garanderen.
| Component | Functie | Belang |
|---|---|---|
| MC4-connectoren | Waterdichte verbindingen tussen panelen | Essentieel voor betrouwbaarheid |
| DC-kabels | Transport gelijkstroom van panelen naar omvormer | Moet UV-bestendig en zonwerend zijn |
| DC-schakelaar | Veilig uitschakelen systeem bij onderhoud | Wettelijk verplicht |
| Omvormer | Omzetten DC naar AC-stroom | Hart van het systeem |
| AC-beveiliging | Bescherming elektrische installatie | Voorkomt overbelasting |
MC4 connectoren correct monteren
De MC4-connector is de industriestandaard voor zonnepaneelverbindingen. Het correct aansluiten van MC4-connectoren vereist precisiewerk. Zorg ervoor dat de kabel volledig is gestript volgens specificaties, meestal 7 tot 8 millimeter.
Bij het monteren is het belangrijk dat je de juiste polariteit aanhoudt. De positieve en negatieve connectoren zijn verschillend en kunnen niet verwisseld worden. Dit voorkomt kortsluiting en beschermt je systeem.
De DC-zijde aansluiten: van paneel naar omvormer
Het aansluiten van zonnepanelen begint op het dak met de verbinding tussen individuele panelen. Elk paneel heeft aan de achterzijde twee kabels met MC4-connectoren: een positieve en een negatieve.
Stappenplan DC-verbindingen
- Controleer de polariteit van elke kabel voordat je verbindingen maakt
- Klik de connectoren stevig vast tot je een hoorbare klik hoort
- Test elke verbinding door er voorzichtig aan te trekken
- Meet de spanning met een multimeter voordat je doorgaat
- Beveilig de kabels met bevestigingsklemmen aan de montagestructuur
De kabels van het dak naar de omvormer moeten beschermd worden tegen weersinvloeden. Gebruik altijd speciale zonnestroomkabels die UV-bestendig zijn en bestand tegen temperatuurschommelingen van 40 graden Celsius tot 90 graden Celsius.
De kabeldikte hangt af van de stroomsterkte en lengte. Voor standaard woninginstallaties wordt meestal 4 of 6 vierkante millimeter gebruikt. Bij langere afstanden kan dikkere bekabeling nodig zijn om spanningsverlies te minimaliseren.
De omvormer: hart van je systeem
De omvormer zet de gelijkstroom van je zonnepanelen om in wisselstroom die je in huis kunt gebruiken. De plaatsing en aansluiting van dit apparaat vraagt zorgvuldige overweging.
Plaats de omvormer bij voorkeur in een droge, geventileerde ruimte zo dicht mogelijk bij de meterkast. Dit minimaliseert kabellengte en energieverlies. Vermijd directe zonlichtinval, omdat dit de efficiëntie vermindert en de levensduur verkort.
Aansluiting DC-kant omvormer
Aan de DC-kant heeft de omvormer meestal twee of meer ingangen voor verschillende panelstrings. Moderne omvormers hebben meerdere MPPT-trackers die onafhankelijk de optimale werkpunten van verschillende paneelreeksen kunnen volgen.
- Sluit elke string aan op een aparte ingang indien beschikbaar
- Respecteer de maximale ingangsspanning van de omvormer
- Gebruik de meegeleverde DC-schakelaar voor veilig onderhoud
- Controleer alle verbindingen op vastheid voordat je het systeem activeert
De technische specificaties van je omvormer bepalen hoeveel vermogen je kunt aansluiten. Het is belangrijk om binnen de veilige werkgrenzen te blijven die de fabrikant aangeeft.
AC-aansluiting op de meterkast
Het aansluiten van zonnepanelen op de meterkast is de laatste stap en mag alleen door een gecertificeerd installateur worden uitgevoerd. Deze stap valt onder de wettelijke normen voor elektriciteitsinstallaties.
Belangrijke overwegingen bij meterkast aansluiting
De AC-uitgang van de omvormer moet via een aparte groep op de meterkast worden aangesloten. Het aansluiten van zonnepanelen op een groep vereist aandacht voor de maximale belasting van de bestaande infrastructuur.
Voor de meeste woninginstallaties is een 16 ampère groep voldoende. Bij grotere installaties boven 3600 watt kan een zwaardere groep nodig zijn. De installateur beoordeelt of de huidige meterkast geschikt is of uitbreiding nodig heeft.
Vereiste beveiligingen:
- Aardlekschakelaar (30 mA)
- Automaat met juiste stroomwaarde
- Aparte groep voor zonne-energie
- Correcte labeling van de groep
De slimme meter registreert automatisch zowel teruglevering als afname. Bij oudere meters kan vervanging nodig zijn om correcte meting te garanderen.
Integratie met thuisbatterij en andere systemen
Moderne energiesystemen bestaan uit meer dan alleen zonnepanelen. Het combineren met een thuisbatterij maximaliseert je zelfvoorziening en besparingen. Bij DuurzaamNRG zijn we gespecialiseerd in het installeren van thuisbatterijen die naadloos samenwerken met je zonnepanelen.
Een thuisbatterij wordt tussen de omvormer en de meterkast geplaatst, of werkt met een hybride omvormer die beide functies combineert. Dit maakt het mogelijk om overdag opgewekte energie op te slaan voor gebruik in de avond.
Systeemconfiguraties
| Configuratie | Voordelen | Geschikt voor |
|---|---|---|
| Panelen + standaard omvormer | Eenvoudig en betrouwbaar | Basis installaties |
| Panelen + hybride omvormer + batterij | Maximale zelfvoorziening | Hoog energieverbruik |
| Panelen + AC-gekoppelde batterij | Flexibel uitbreidbaar | Bestaande installaties |
De keuze hangt af van je energieverbruik, budget en toekomstplannen. Een goed ontworpen systeem laat zich later eenvoudig uitbreiden met extra componenten zoals laadpalen of warmtepompen.
Veiligheid en voorschriften bij installatie
Veiligheid staat voorop bij het aansluiten van zonnepanelen. Nederlandse normen stellen strikte eisen aan elektrische installaties, waaronder zonne-energiesystemen.
De NEN 1010 norm beschrijft de veiligheidseisen voor laagspanningsinstallaties. Voor zonnepanelen gelden aanvullende eisen rondom DC-installaties, omdat gelijkstroom zich anders gedraagt dan wisselstroom.

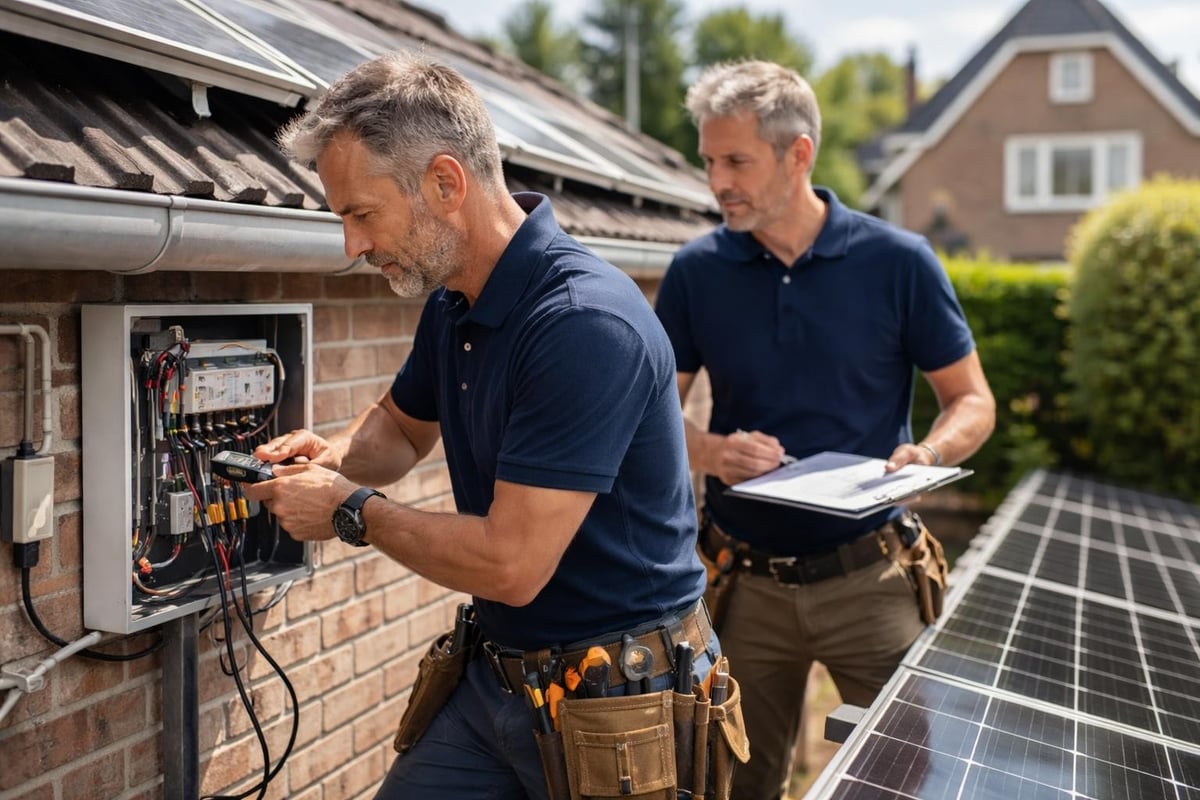

Certificering en keuring
Een professionele installatie wordt afgesloten met een inspectierapport. Dit document is nodig voor:
- Verzekeringsdekking van je woning
- Garantie op de installatie
- Teruglevering aan het energienet
- Subsidieaanvragen indien van toepassing
De installateur meldt het systeem aan bij de netbeheerder. Deze registratie is verplicht en voorkomt problemen met teruglevering. Zonder correcte aanmelding kun je geen energie terugleveren aan het net.
Onderhoud en monitoring na aansluiting
Na het aansluiten van zonnepanelen is regelmatig onderhoud essentieel voor optimale prestaties. Een goed aangesloten systeem vereist minimaal onderhoud, maar enkele controles zijn aan te raden.
Controleer jaarlijks de zichtbare verbindingen op beschadiging of corrosie. MC4-connectoren zijn waterdicht, maar extreme weersomstandigheden kunnen invloed hebben. Let ook op losse kabels die door wind kunnen bewegen en slijtage veroorzaken.
Monitoring van systeemprestaties
Moderne omvormers bieden vaak online monitoring via een app of webportaal. Hier zie je in realtime:
- Hoeveel energie je panelen produceren
- Historische productiedata per dag, maand of jaar
- Eventuele foutmeldingen of waarschuwingen
- Vergelijking met verwachte opbrengst
Plotselinge dalingen in productie kunnen wijzen op problemen met de aansluiting of defecte componenten. Vroegtijdige detectie voorkomt dat kleine problemen uitgroeien tot grote storingen.
Kosten en rendement van professionele aansluiting
Het laten aansluiten van zonnepanelen door professionals kost meer dan zelf installeren, maar biedt aanzienlijke voordelen. Een gecertificeerde installatie garandeert veiligheid, optimale prestaties en volledige garantiedekking.
De kosten voor aansluiting variëren afhankelijk van de systeemgrootte en complexiteit. Factoren die de prijs beïnvloeden zijn daktype, afstand tot de meterkast, noodzaak voor meterkastuitbreiding en integratie met bestaande systemen.
Return on investment
Een correct aangesloten systeem levert optimaal rendement. Energieverlies door slechte verbindingen of verkeerde configuratie kan de terugverdientijd met jaren verlengen. Professionele installateurs zorgen ervoor dat elk component optimaal functioneert.
Bij een gemiddelde installatie van 10 panelen ligt de terugverdientijd tussen 7 en 10 jaar, afhankelijk van je energieverbruik en zonnepaneelconfiguratie. Met stijgende energieprijzen wordt deze periode korter.
Veelgemaakte fouten bij aansluiting vermijden
Zelfs ervaren doe-het-zelvers maken soms fouten die prestaties en veiligheid beïnvloeden. Kennis van deze valkuilen helpt je beter voorbereid te zijn.
Onderschatting van kabelverlies
Te dunne kabels of onnodige lange kabelroutes veroorzaken spanning- en vermogensverlies. Bij een afstand van 20 meter tussen panelen en omvormer kan dit tot 3 procent efficiëntieverlies betekenen. Gebruik altijd de juiste kabeldikte voor de stroomsterkte en afstand.
Verkeerde serieconfiguratie
Het verbinden van panelen met verschillende specificaties in één serie vermindert de totale output. Het zwakste paneel bepaalt de prestatie van de hele string. Houd panelen met dezelfde waarden bij elkaar.
Onvoldoende ventilatie omvormer
Omvormers produceren warmte tijdens bedrijf. Plaatsing in een kleine, ongeventileerde ruimte leidt tot oververhitting en verminderde levensduur. Zorg voor minimaal 20 centimeter vrije ruimte rondom het apparaat.
Toekomstige uitbreidingen plannen
Bij het aansluiten van zonnepanelen is het verstandig om toekomstige uitbreidingen in overweging te nemen. Een goed ontworpen systeem laat zich eenvoudig uitbreiden zonder grote aanpassingen.
Kies een omvormer met voldoende capaciteit voor mogelijke toekomstige panelen. Een licht overgedimensioneerde omvormer kost weinig extra maar biedt veel flexibiliteit. Hetzelfde geldt voor de bekabeling tussen dak en omvormer.
Integratie met slimme energiemanagement
Moderne installaties werken steeds vaker samen met energiemanagementsystemen die verschillende componenten intelligent aansturen. Slimme systemen kunnen bijvoorbeeld je elektrische auto opladen wanneer je zonnepanelen veel produceren.
De bekabeling en configuratie moet deze toekomstige integraties mogelijk maken. Bespreek je plannen met de installateur zodat het systeem hierop voorbereid is. Dit voorkomt dure aanpassingen later.
Seizoensinvloeden en optimalisatie
Het aansluiten van zonnepanelen is niet het eindpunt, maar het begin van een dynamisch energiesysteem. Seizoensverschillen beïnvloeden de productie en vereisen soms aanpassingen in configuratie.
In de winter staan zonnepanelen onder een lagere hoek ten opzichte van de zon. De productie daalt, maar een goed aangesloten systeem haalt er nog steeds het maximale uit. Sneeuw en bladeren kunnen connecties beïnvloeden, dus inspecteer regelmatig vooral na extreme weersomstandigheden.
Tijdens zomermaanden kan overproductie optreden. Een thuisbatterij helpt deze energie op te slaan voor later gebruik. Bij systemen zonder batterij wordt overtollige energie tegen de actuele terugleververgoeding aan het net geleverd.
Documentatie en garantie bewaren
Na het aansluiten van zonnepanelen ontvang je verschillende documenten die je zorgvuldig moet bewaren. Deze zijn essentieel bij garantieclaims, verzekeringszaken of toekomstige aanpassingen.
Belangrijke documenten zijn het elektrisch inspectierapport, installatiehandleiding, garantiebewijzen van alle componenten, en het aanmeldingsformulier bij de netbeheerder. Bewaar ook foto’s van de installatie voor verzekeringsdoeleinden.
Fabrikanten bieden vaak verschillende garanties: productgarantie op materiaal en vermogensgarantie op output. Zonnepanelen hebben meestal 10 jaar productgarantie en 25 jaar vermogensgarantie van minimaal 80 procent van de oorspronkelijke capaciteit. Omvormers hebben doorgaans 5 tot 10 jaar garantie met mogelijkheid tot verlenging.
Het correct aansluiten van zonnepanelen vormt de basis voor een efficiënt en veilig energiesysteem dat jarenlang betrouwbaar presteert. Professionele installatie garandeert optimale configuratie en voldoet aan alle veiligheidseisen. Bij DuurzaamNRG helpen we je met advies, installatie en onderhoud van je complete energiesysteem. We zorgen ervoor dat al je energiecomponenten slim samenwerken, van zonnepanelen tot thuisbatterijen en laadpalen, zodat je met minder geld meer energie krijgt.
